  产品介绍 | PRODUCTS

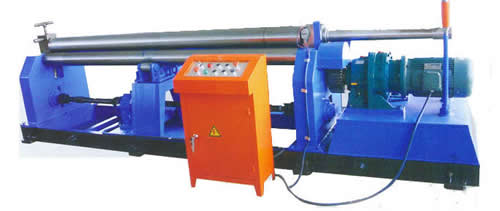

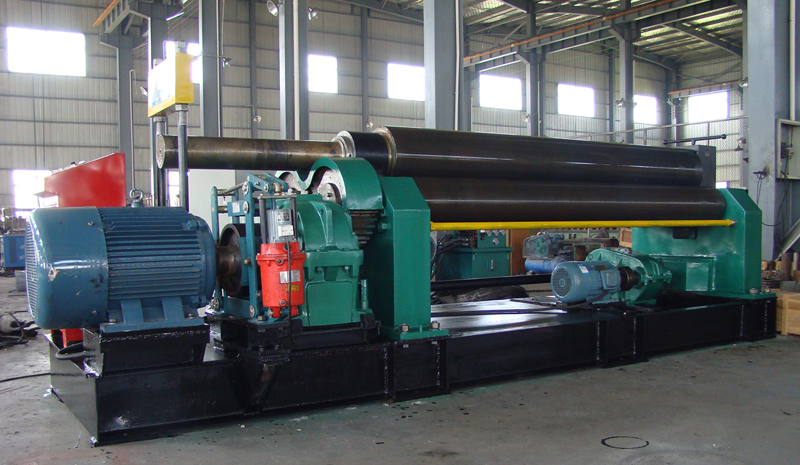

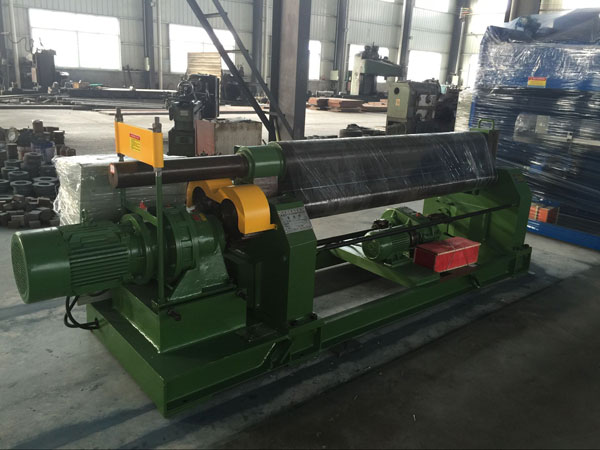

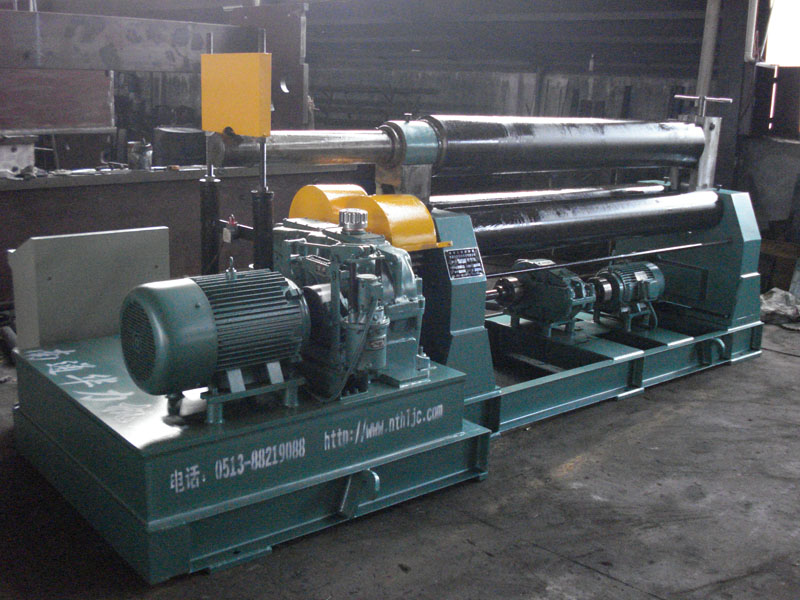

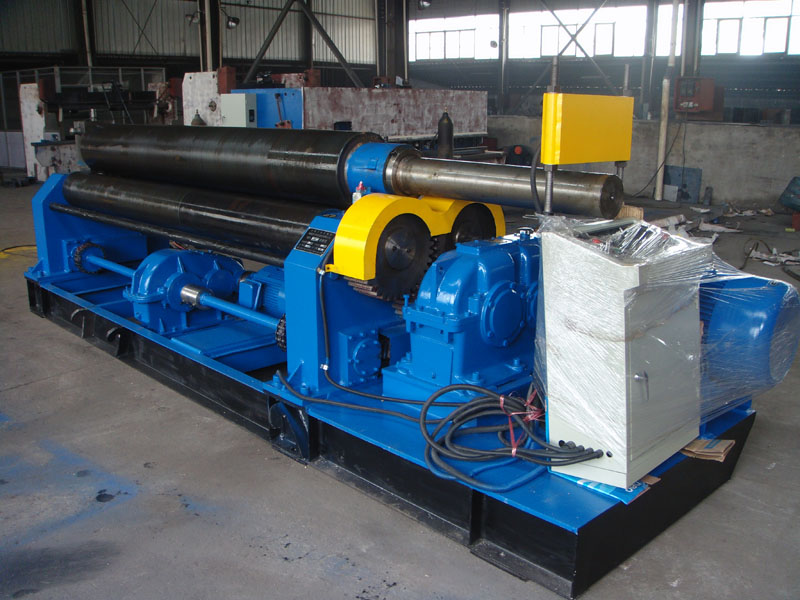

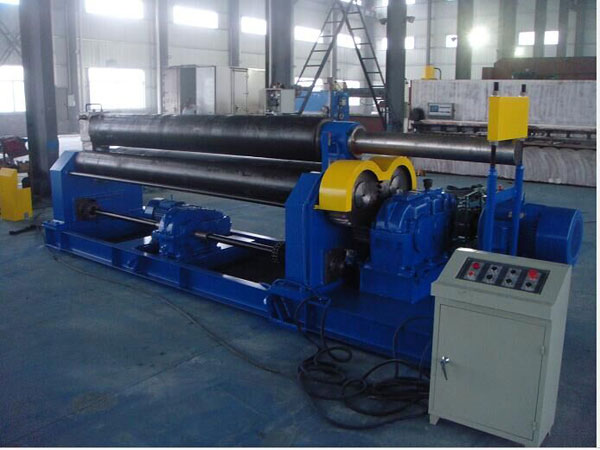

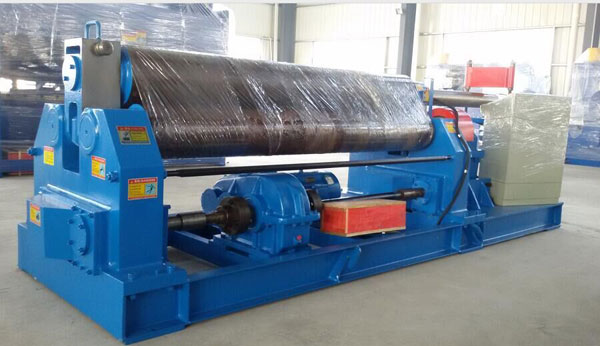

W11机械式三辊对称式卷板机
所属分类:卷板机系列 > W11机械式三辊对称式卷板机
编  号:0060004142
规  格:不限
型  号:W11机械式三辊对称
产品价格:¥ 0 元








产品特点:
  该机结构形式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆螺母蜗杆转动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮齿合,为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。

技术参数:

规格型号

最大卷板厚度

最大卷板宽度

板材屈服极限

卷材速度

满载最小卷板直径

上轴直径

下轴直径

两下轴中心距

主电机功率

mm

mm

mm

m/min

mm

mm

mm

mm

Kw

W11-6×1500 6 1500 245 7.16 380 180 170 210 4
W11-6×2000 6 2000 245 7.16 380 180 170 210 5.5
W11-6×2500 6 2500 245 7.16 500 180 170 260 5.5
W11-6×3200 6 3200 245 6.46 500 2490 200 310 7.5
W11-8×2000 8 2000 245 7.16 450 190 170 260 7.5
W11-8×2500 8 2500 245 6.46 500 240 200 310 11
W11-12×2000 12 2000 245 6.46 500 240 200 310 11
W11-12×2500 12 2500 245 5 750 280 240 360 11
W11-12×3000 12 3000 245 5 650 280 240 360 11
W11-16×2000 16 2000 245 5 750 280 240 360 11
W11-16×2500 16 2500 245 5 750 280 240 360 11
W11-16×3200 16 3200 245 5 900 340 280 440 11
W11-20×2000 20 2000 245 5 750 2801 240 440 11
W11-20×2500 20 2500 245 5 850 340 280 490 15
W11-25×2000 25 2000 245 5 850 340 280 490 22
W11-25×2500 25 2500 245 4.5 900 380 300 600 30
W11-30×2000 30 2000 245 4.5 900 380 300 600 30
W11-30×2500 30 2500 245 4.3 1100 460 380 600 37
W11-30×3000 30 2000 245 5 1200 480 400 600 37
W11-30×3200 30 3200 245 5 1200 500 400 600 37
W11-40×2000 40 2000 245 5 1200 480 400 600 37
W11-40×2500 40 2500 245 5 1400 500 400 600 37
W11-40×3000 40 3000 245 4.37 1600 500 400 650 45
W11-50×3000 50 3000 245 4 2000 600 480 700 60
W11-60×3000 50 3000 245 4 2000 700 560 800 75

添加时间:2016-03-31  浏览次数:1052
